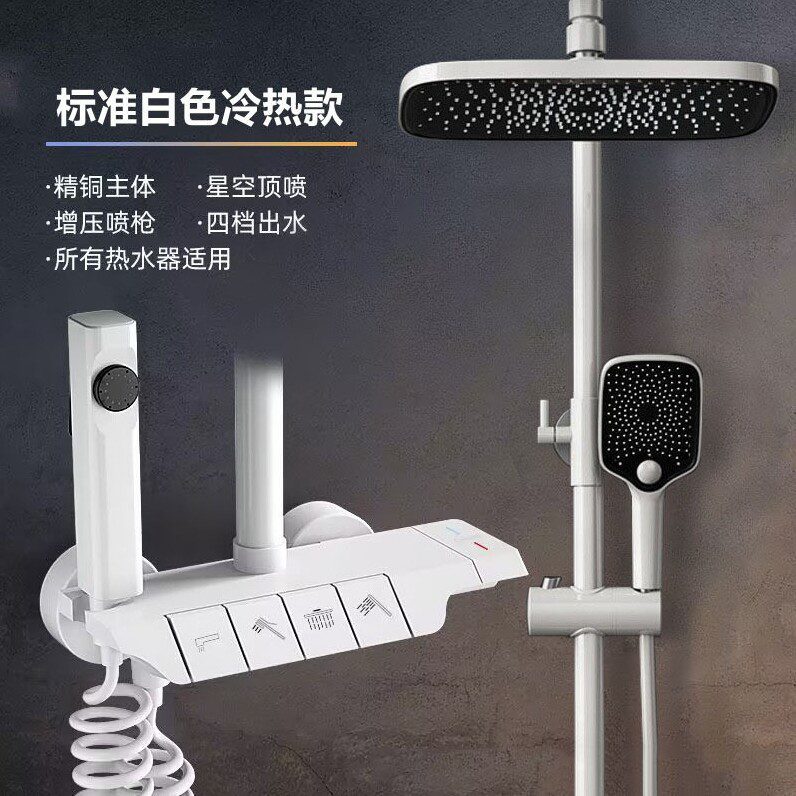

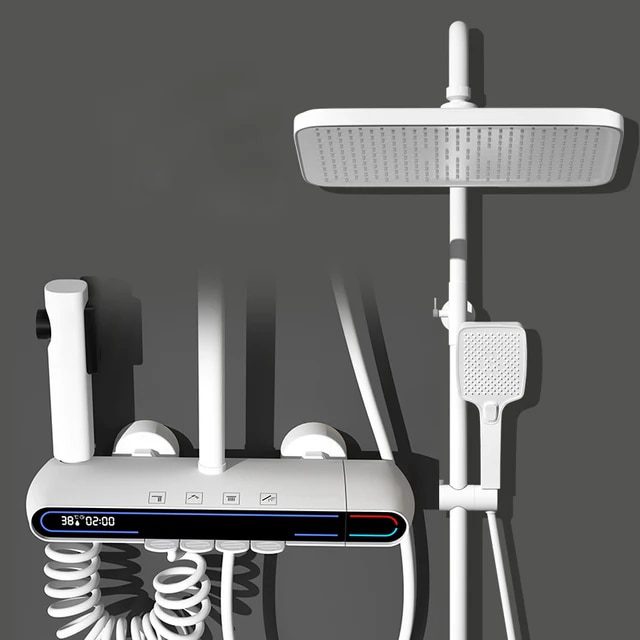

خروجی آب برای دوش بیشتر با خروجی آب دیگری برای دوش نسبت به خروجی آب عمومی ارائه شده است و یک سر دوش از طریق لوله آب با خروجی آب برای دوش ارتباط برقرار می کند و بدنه بین خروجی آب قرار می گیرد. دوش و خروجی عمومی آب یک انتخابگر جریان آب ارائه می شود و انتخابگر جریان آب از بدنه خارج می شود تا کاربر تنظیم کند و انتخاب کند که آب از خروجی دوش یا خروجی آب عمومی عبور کند. ساختار فوق به صورت دستی توسط کاربر کنترل می شود تا جریان و فشار آب سرد و آب گرم جاری از طریق خط لوله ورودی آب سرد و خط لوله ورودی آب گرم را تنظیم کند. لوله آب از شیر آب با دمای آب خارج می شود کاربر می خواهد استفاده کند یا دوش بگیرد؛ و چون دقت کنترل دستی دمای جریان آب خوب نیست، و کاربر باید مستقیماً دمای آب را لمس کند تا بفهمد که آیا دمای آب از پیش تعیین شده کاربر است یا خیر، اگر دمای آب خروجی به طور تصادفی زیاد بالا می رود، خطر سوختن کاربر را به همراه خواهد داشت. اگر دمای آب خروجی در زمستان خیلی پایین باشد، ممکن است باعث سرماخوردگی کاربر و ناراحتی بدن شود؛ آب از خروجی آب خارج می شود ( لوله خروجی آب) همیشه که باعث هدر رفتن منابع آب می شود و همچنین باعث افزایش قبض آب مصرف کننده می شود. بنابراین، برای اینکه کاربر بتواند مستقیماً دمای آب خروجی را با استفاده از تشخیص تنظیم کند، یک صفحه کنترل برای تنظیم و کنترل مستقیم آن ایجاد شده است. لطفاً به ثبت اختراع ایالات متحده به شماره 6286764 مراجعه کنید که سیستم تامین مایع و گاز شامل منبع آب سرد، منبع آب گرم، دستگاه اختلاط، شیر کنترل جریان، خط لوله خروجی آب، سر دوش و رابط کاربری را نشان می‌دهد. و یک سنسور دمای آب گرم در انتهای ورودی آب خط لوله ورودی آب گرم نصب شده است که برای سنجش دمای آب ورودی آب گرم استفاده می شود، خط لوله ورودی آب سرد و خط لوله ورودی آب گرم به ترتیب با آب سرد ارائه می شوند. شیر تامین (شیر تامین آب سرد) و شیر تامین آب گرم (شیر تامین آب گرم) برای کنترل آب سرد و جریان آب گرم وارد می شود و برای مخلوط کردن دمای آب سرد و آب گرم به دستگاه اختلاط عبور می کند. و یک سنسور تامین آب سرد (سنسور شیر تامین آب سرد) بین خط لوله ورودی آب سرد و دستگاه اختلاط تنظیم شده است و ورودی آب گرم یک سنسور دریچه تامین آب گرم (سنسور شیر تامین آب گرم) بین آب چیده شده است. خط لوله و دستگاه اختلاط به ترتیب جریان آب سردی که به دستگاه اختلاط جریان می یابد و جریان آب گرمی که به دستگاه اختلاط جریان می یابد را حس می کند. آبی که از دمای مخلوط دستگاه اختلاط خارج می شود از شیر کنترل جریان و خط لوله خروجی آب می گذرد و در نهایت از سر دوش خارج می شود تا امکان دوش گرفتن را برای کاربران فراهم کند؛ یک دستگاه مخلوط کن به ترتیب بین دستگاه اختلاط نصب می شود. دریچه کنترل جریان یک سنسور دمای مایع (سنسور دمای سیال مخلوط) و یک سنسور ترکیب مایع و گاز (سنسور ترکیب مایع و گاز) به ترتیب برای سنجش دما و فشار جریان آب مخلوط و یک سنسور جریان (جریان) استفاده می شود. سنسور) برای درک میزان جریان آب از آب به کاربر. کاربر دمای آب خروجی مورد نظر را از طریق رابط کاربری به واحد کنترل (واحد کنترل) وارد می کند و به طور همزمان شیر تامین آب سرد، شیر تامین آب گرم، دستگاه اختلاط و شیر کنترل جریان را کنترل می کند و اطلاعات را از سنسور دمای آب گرم، اطلاعات دما و فشار را از حسگر دمای مایع، سنسور ترکیب مایع و گاز و سنسور جریان مخلوط کنید و سپس به کنترل هر گروه شیر بازگردید تا دمای آب از پیش تعیین شده کاربر را بدست آورید. علاوه بر این، لطفاً به ثبت اختراع ایالات متحده به شماره 6705534 مراجعه کنید، که یک سیستم کنترل دوش شامل دو لوله ورودی، یک لوله ساقه، یک سر دوش و یک مجموعه اختلاط را نشان می دهد، دو لوله ورودی آب به ترتیب آب سرد و آب گرم را تامین می کنند. یک شیر برقی (سلونوئید) بین هر لوله ورودی و خروجی آب مرتب شده است تا جریان آب سرد و آب گرم را کنترل کند و جزء اختلاط شامل یک سنسور فشار (سنسور فشار)، یک سنسور دما (سنسور دما) و یک کنترل است. مونتاژ (مجموعه کنترل)، سنسور فشار و سنسور دما روی لوله خروجی نصب شده است، مجموعه کنترل توسط منبع تغذیه تغذیه می شود و مجموعه کنترل با شیر برقی و سنسور فشار و سنسور دما به صورت الکتریکی متصل می شود. کاربر دمای آب خروجی مورد نظر را از طریق قطعه کنترل وارد می کند و قطعه کنترلی شیر برقی را برای تغییر ورودی آب سرد و آب گرم کنترل می کند و اطلاعات ارسال شده توسط سنسور فشار و سنسور دما را دریافت می کند و سپس اطلاعات دریافتی را با هم مقایسه می کند. با ورودی دمای آب توسط کاربر، و سپس شیر برقی را بیشتر کنترل کنید تا دمای آب خروجی با دمای آب ورودی توسط کاربر مطابقت داشته باشد. اگرچه ساختار و روش ذکر شده در بالا به کاربر اجازه می دهد تا مستقیماً دمای آب خروجی مورد نظر را وارد کند تا از آزمایش دمای آب خروجی با تماس مستقیم با بدن انسان جلوگیری کند، اما در حالی که دمای آب خروجی کنترل می شود، منابع آب زیادی هدر می رود. جریان آب در خط لوله آب که به دمای خروجی از پیش تعیین شده نرسیده باشد و جریان آب در خط لوله خروجی را نمی توان از قبل تخلیه کرد، حتی پس از اتمام اختلاط آب سرد و آب گرم، زمانی که کاربر می خواهد از آن استفاده کند، می تواند از آن استفاده کند. ابتدا باید با خط لوله ورودی آب گرم تماس پیدا کند. اگر جریان آب به دمای از پیش تعیین شده آب و جریان آب خط لوله خروجی آب نرسد، دمای آبی را نیز برآورده می کند که دمای آب از پیش تعیین شده کاربر نیست. شروع؛ علاوه بر این، اگر کاربر به طور موقت از حمام خارج شود و فراموش کند تجهیزات حمام را خاموش کند، با این حال، تجهیزات دوش همچنان به تخلیه آب ادامه می دهد، اما نمی توان آن را به طور خودکار بسته کرد تا بی احتیاطی کاربر را جبران کند، که منجر به این خواهد شد. به هدر رفتن منابع آب بنابراین، چگونه می توان دمای آب از پیش تعیین شده ای را فراهم کرد که به کاربر اجازه می دهد به صورت دیجیتالی وارد شده و تنظیم کند، و سیستم دوش را قبل از استفاده از قبل تخلیه کند، و در مدت زمان معینی که کاربر از آن استفاده نمی کند، به طور خودکار خاموش شود. حمام روش کنترل سیستم دوش برای صرفه جویی در مصرف آب از طریق تخلیه آب یک مسئله فوری در کنترل سیستم دوش در حال حاضر است. محتویات اختراع هدف اصلی تجسم های اختراع حاضر ارائه یک روش کنترل سیستم دوش دیجیتال است که پیش از تخلیه جریان آبی را که قبلاً در لوله خروجی آب باقی مانده بود، قبل از خروج آب در دمای آب از پیش تعیین شده توسط کاربر، متوجه می شود. هنگامی که از دوش بدون خاموش کردن کنترل خروجی آب استفاده می شود، یا زمانی که پس از تعلیق خروجی آب، دیگر از دوش استفاده نمی شود اما کنترل خروجی آب خاموش نمی شود، خروجی آب می تواند به طور خودکار در مدت زمان معینی خاموش شود. زمان صرفه جویی در مصرف آب تجسم اختراع حاضر به روش زیر حاصل می شود، یک روش کنترل سیستم دوش دیجیتال، سیستم دوش دیجیتال دارای لوله ورودی آب سرد، لوله ورودی آب گرم، میکسر متصل به لوله ورودی آب سرد و آب گرم است. لوله ورودی در یک انتهای دستگاه دمایی، یک لوله خروجی آب که با انتهای دیگر دستگاه مخلوط کننده دما ارتباط دارد، حداقل یک خروجی آب با انتهای دیگر لوله خروجی آب، یک رابط کاربری دیجیتال و یک واحد کنترل، سرما لوله ورودی آب و ورودی آب گرم لوله آب با یک دریچه ضد جریان معکوس در مجاورت دستگاه مخلوط کننده دما، یک سنسور دما در دستگاه مخلوط کننده دما و یک شیر کنترل در لوله خروجی ارائه شده است. سنسور دما و شیر کنترل به ترتیب به طور الکتریکی به واحد کنترل متصل می شوند یا یک دمای آب خروجی از پیش تعیین شده را از طریق رابط کاربر دیجیتال وارد کنید، روش کنترل شامل: مرحله SA1: برق را روشن کنید و سیستم دوش دیجیتال را برای کار روشن کنید. مرحله SA2: از واحد کنترل برای تشخیص وجود بازخورد سیگنال از سنسور دما یا دریافت بازخورد سیگنال از دستگاه اختلاط دما استفاده کنید تا تشخیص دهید که آیا سیستم عادی است یا خیر. اگر سیستم عادی است، به مرحله بعدی بروید. مرحله SA3: وارد حالت آماده به کار شوید و جریان آب را در لوله خروجی که به دمای از پیش تعیین شده آب خروجی نمی رسد، از قبل تخلیه کنید. مرحله SA4: هنگامی که دمای خروجی آب لوله خروجی آب در مرحله SA3 به دمای از پیش تعیین شده خروجی آب رسید، جریان آب را مطابق با زمان تخلیه از پیش تعیین شده تخلیه کنید و پس از اتمام زمان زهکشی، وارد حالت دوش شوید و مقدار تنظیم شده را وارد کنید. از پیام رابط کاربری دیجیتال، از طریق واحد کنترل، شیر کنترل را کنترل کنید تا خروجی آب همچنان به تخلیه آب ادامه دهد و دمای آب خروجی مانند دمای آب خروجی از پیش تعیین شده حفظ شود و تعدادی از شرایط خاموش شدن از پیش تعیین شده ارائه شده؛ و مرحله SA5: خاموش کردن، به طور خودکار سیستم دوش دیجیتال را با توجه به شرایط خاموش شدن از پیش تعیین شده خاموش کنید. علاوه بر این، مرحله SA3 شامل: مرحله SR1: حالت آماده به کار را شروع کنید و لوله ورودی آب گرم را از قبل تخلیه کنید. مرحله SR2: سنسور دما تشخیص می دهد که آیا دمای آب خروجی که به لوله خروجی جریان می یابد با دمای آب خروجی از پیش تعیین شده یکسان است یا خیر، اگر نه، به مرحله SR1 برگردید، و در صورت یکسان بودن، به مرحله بعدی بروید. مرحله SR3: ادامه تخلیه جریان آب به مدت سه ثانیه؛ و مرحله SR4: تخلیه را متوقف کنید، حالت آماده به کار را خاموش کنید و وارد حالت دوش شوید. علاوه بر این، رابط کاربری دیجیتال دارای کلیدهای متعددی است، از جمله برخی از کلیدهای عملکرد و تعدادی کلید عددی، و مرحله SA4 به طور خاص شامل مراحل زیر است: مرحله SB1: حالت دوش را شروع کنید؛ و مرحله SB2: تعیین کنید که آیا دکمه رابط کاربری دیجیتال در عرض پنج دقیقه استفاده نشده است یا خیر. اگر شخصی از آن در عرض پنج دقیقه استفاده کند، رابط کاربری دیجیتال وارد صفحه تنظیمات می شود و تنظیمات خروجی آب خروجی آب را تکمیل می کند. اگر کسی از آن استفاده نکرد. در عرض پنج دقیقه، به مرحله SA5 بروید. علاوه بر این، پس از تنظیم رابط کاربری دیجیتال در مرحله SB2، مرحله خاموش کردن خودکار سیستم دوش دیجیتال با توجه به شرایط خاموش شدن از پیش تعیین شده در مرحله SA5 به طور خاص شامل: مرحله SC1: تعیین کنید که آیا رابط کاربری دیجیتال ظرف 20 دقیقه استفاده نشده است یا خیر. اگر شخصی از آن استفاده می کند، خروجی آب به تخلیه آب ادامه می دهد. اگر کسی از آن استفاده نمی کند، به مرحله بعدی بروید. مرحله SC2: خروجی آب را از خروجی آب متوقف کنید؛ و مرحله SC3: تعیین کنید که آیا دکمه عملکرد رابط کاربری دیجیتال در عرض پنج دقیقه استفاده نشده است یا خیر، در صورت عدم استفاده، خروجی آب دوباره آب را تخلیه می کند، در صورت عدم استفاده، به مرحله SA5 بروید. علاوه بر این، مرحله خاموش کردن خودکار سیستم دوش دیجیتال مطابق با شرایط خاموش شدن از پیش تعیین شده، پس از تخلیه مجدد آب خروجی آب در مرحله SC3 انجام می شود و دکمه شامل یک دکمه مکث است، به طور خاص شامل: مرحله SD1: تعیین کنید که در عرض ده دقیقه پس از فشار دادن دکمه مکث، کسی در حال استفاده نیست یا خیر، اگر کسی در حال استفاده است، خروجی آب به تخلیه آب ادامه می دهد، اگر کسی در حال استفاده نیست، سپس مرحله SC2 را اجرا کنید. از طریق روش کنترلی فوق الذکر، اختراع حاضر پیش زهکشی جریان آبی را که قبلاً در خط لوله آب گرم و/یا خط لوله خروجی آب باقی مانده بود، قبل از اینکه آب دمای آب خروجی از پیش تعیین شده کاربر خارج شود، محقق می کند. کاربر دیگر از آن استفاده نمی کند. هنگام دوش گرفتن بدون خاموش کردن کنترل خروجی آب، یا زمانی که پس از تعلیق خروجی آب دیگر از دوش استفاده نمی شود اما کنترل خروجی آب خاموش نمی شود، خروجی آب می تواند به طور خودکار روشن شود. برای صرفه جویی در مصرف آب در مدت زمان معینی خاموش شود. شرح نقشه ها شکل 1 یک نمودار ساختاری شماتیک از یک سیستم دوش دیجیتال ارائه شده توسط تجسمی از اختراع حاضر است. شکل 2 فلوچارت روش کنترل سیستم دوش دیجیتال ارائه شده توسط تجسمی از اختراع حاضر است. شکل 3 فلوچارت روش کنترل سیستم دوش دیجیتال در حالت آماده به کار است که توسط تجسمی از اختراع حاضر ارائه شده است. شکل 4 نمودار جریان روشی برای کنترل یک سیستم دوش دیجیتال در حالت دوش است که توسط تجسمی از اختراع حاضر ارائه شده است. راه های تفصیلی ویژگی ها و مزیت های اختراع حاضر به تفصیل در حالت اجرا در زیر شرح داده شده است، محتوا به اندازه ای است که هر فرد آشنا به هنر مرتبط با محتوای فنی اختراع حاضر را درک کرده و بر اساس آن و با توجه به محتوا، آن را اجرا کند. که در این مشخصات، دامنه درخواست ثبت اختراع و تصاویر فاش شده است، هر کسی که در این هنر مهارت داشته باشد به راحتی می تواند هدف و مزایای اختراع حاضر را درک کند. تجسم های ترجیحی اختراع حاضر به طور مفصل به شرح زیر در ارتباط با نقشه های همراه شرح داده شده است. لطفاً به شکل 1 مراجعه کنید، که یک نمودار ساختاری شماتیک از یک سیستم دوش دیجیتال ارائه شده توسط تجسمی از اختراع حاضر را نشان می دهد. در این تجسم، سیستم دوش دیجیتال 1 دارای یک لوله ورودی آب سرد 11، یک لوله ورودی آب گرم 12، یک دستگاه اختلاط دمایی 13، یک لوله خروجی آب 14، یک خروجی آب 15، یک رابط کاربری دیجیتال 16 و یک واحد کنترل است. 17، که در آن، یک واحد کنترل جریان 11a همچنین می تواند در خط لوله لوله ورودی آب سرد 11 ترتیب داده شود، یک واحد کنترل جریان 12a نیز می تواند در خط لوله لوله ورودی آب گرم 12، و یک واحد کنترل جریان 12a ترتیب داده شود. همچنین می توان در خط لوله لوله خروجی آب ترتیب داد 14 یک شیر کنترل 14 a ، واحدهای کنترل جریان 11 a ، 12 a و شیر کنترل 14 a به ترتیب به طور الکتریکی به واحد کنترل 17 متصل می شوند و کاربر می تواند یک پیش تنظیم را وارد کند. دمای آب خروجی T از طریق رابط کاربری دیجیتال 16 . علاوه بر این، یک شیر ضد جریان معکوس 11b، 12b به ترتیب در دستگاه اختلاط دمایی 13 در مجاورت لوله ورودی آب سرد 11 و لوله ورودی آب گرم 12 برای جلوگیری از برگشت آب سرد یا آب گرم به آب دیگر ارائه شده است. لوله ورودی به دلیل فشار بیش از حد. وسط. تعداد خروجی های آب 15 می تواند چند برابر باشد و وضعیت خروجی آب چندین خروجی آب 15 توسط واحد کنترل 17 کنترل می شود، مانند خروجی آب از یک خروجی، خروجی آب از دو خروجی، خروجی آب از سه خروجی و غیره. تجسم اختراع حاضر با استفاده از یک خروجی آب توضیح داده شده است. سیستم دوش در تجسم این اختراع همچنین شامل یک واحد کنترل جریان اضافی 11a و یک واحد کنترل جریان 12a به ترتیب برای کنترل جریان آب سرد و آب گرم به داخل دستگاه اختلاط دمایی 13 و یک خروجی آب از اختلاط دمایی است. دستگاه 13 همچنین می تواند با یک سنسور دما ارائه شود. جریان به واحد کنترل 17 . سیستم دوش در تجسم اختراع حاضر نیز می تواند این باشد که رابط کاربری دیجیتال 16 به طور الکتریکی به واحد کنترل 17 متصل است و دارای تعدادی کلید 16a و یک واحد نمایشگر 16c است، کلیدهای 16a شامل کلیدهای عددی، کلیدهای عملکردی است. و یک کلید مکث 16b، مؤلفه نمایشگر 16c می تواند یک پنل نمایشگر کریستال مایع (نمایشگر کریستال مایع، LCD) باشد، اما به آن محدود نمی شود. با توجه به ساختار فوق، کاربر اطلاعات را در رابط کاربری دیجیتال 16 وارد می کند و رابط کاربری دیجیتال 16 اطلاعات را به واحد کنترل 17 منتقل می کند و واحد کنترل 17 واحد کنترل جریان 11a و واحد کنترل جریان را کنترل می کند. 12a؛ پس از جریان آب گرم از طریق دستگاه اختلاط دما 13 برای مخلوط کردن دما، مقدار دمایی که توسط سنسور دما 13a حس می شود به واحد کنترل 17 ارائه می شود تا شیر کنترل 14a که روی لوله خروجی آب 14 چیده شده است را کنترل کند و سپس از طریق شیر کنترل 14a برای کنترل اینکه آیا آب از خروجی آب 15 خارج می شود یا نه، و دمای جریان آب مخلوط توسط دستگاه اختلاط دمایی 13 تنظیم می شود و دمای خروجی آب، دمای ورودی T توسط کاربر است. از طریق رابط کاربری دیجیتال 16 . لطفاً به شکل 2 مراجعه کنید، که نمودار جریان روشی برای کنترل یک سیستم دوش دیجیتال ارائه شده توسط تجسمی از اختراع حاضر را نشان می دهد. در تجسمی از اختراع حاضر، مراحل روش کنترل سیستم دوش دیجیتال عبارتند از: مرحله SA1: برق را روشن کنید (Power ON)، سیستم دوش دیجیتال 1 را روشن کنید تا کار کند. مرحله SA2: تشخیص اینکه آیا سیستم دوش دیجیتال 1 عادی است یا خیر، که در آن، تشخیص اینکه آیا سیستم دوش دیجیتالی عادی است یا نه، مراحل زیر را شامل می شود: اگر سیستم دوش دیجیتال شناسایی شده 1 غیر طبیعی باشد، یک پیام خطا ایجاد می شود؛ و اگر سیستم دوش دیجیتال شناسایی شده 1 عادی است، به مرحله بعدی SA3 بروید. مرحله SA3: وارد حالت آماده به کار RM (حالت آماده) شوید و آب را در لوله خروجی 14 که از قبل به دمای خروجی از پیش تعیین شده T نرسیده است تخلیه کنید.
